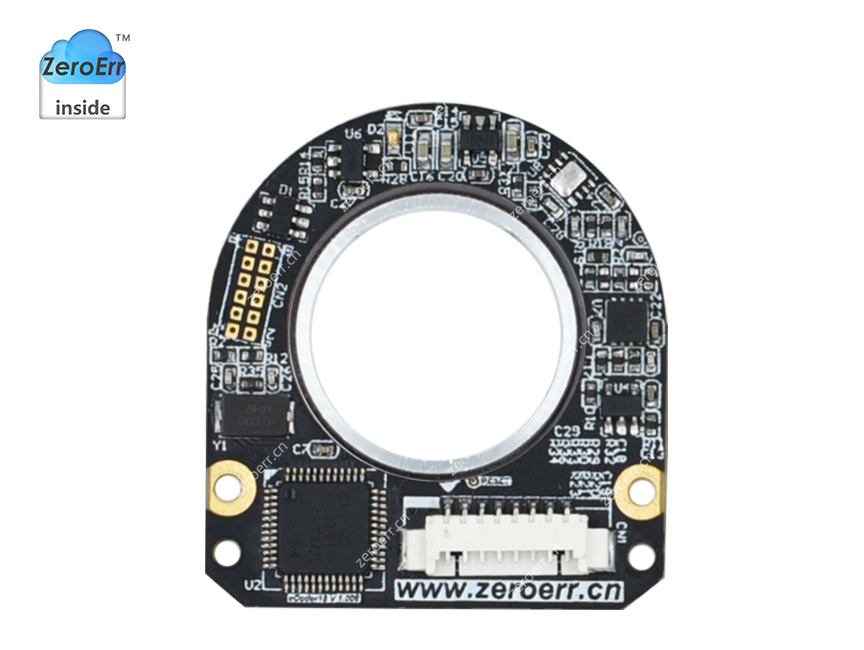

型號：eCoder18

eCoder18

絕對值編碼器

?產品特點?

18MM中孔

體積小巧，
最厚處僅9mm。
非接觸式、
多圈絕對式。
可穿過機械結構、
線纜、氣路等。

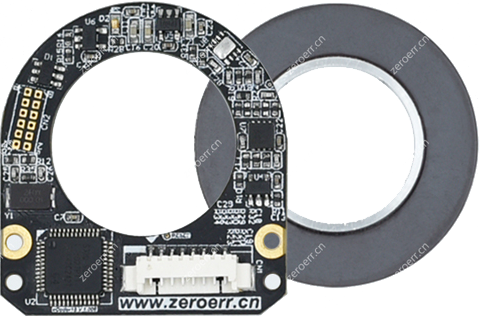

19位多圈絕對值

高達19位的分辨率及2⁴⁰計圈圈數

可編程并存儲的逐點位置補償，

使編碼器重復定位精度到達前所未有的±10″。

支持多種電機

無磁滯，高達12000RPM容許轉速。

支持伺服、直線、DDR、空心杯、音圈電機等；

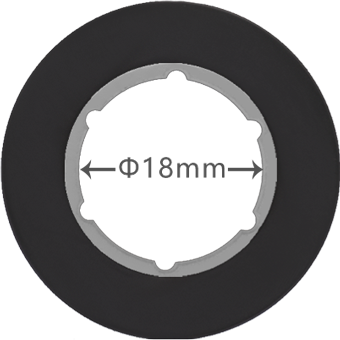

安裝方便

碼盤自帶內螺紋，

安裝更便捷，

精度更高更可控。

惡劣環境依然適用

粉塵
重油污
高低溫
復雜電磁環境
?

惡劣環境仍然可靠運行
高達0.1mm的裝配容許誤差。
內置EEPROM可編程并保存的零位。
精密定位基準，實現快捷并精準的安裝。

支持RS-485接口協議

標準RS485協議，兼容多摩川絕對值編碼器

?產品參數?

型號	eCoder18
安裝方式	分體式
中空直徑	18mm
外徑	33.5mm
厚度	15.1mm
分辨率	19Bits
重復定位精度	±10＂
最大絕對誤差	<0.06°
位置更新頻率	>50KHz
接口協議	RS485
接口設計	全差分接口設計，抗干擾能力強

?產品型號?

產品系列

eCoder
?

零差云控編碼器系列

?
編碼器尺寸
18
?
- 11

  內徑11mm，外徑30mm

  ?
- 18

  內徑18mm，外徑33.5mm

  ?
- 20

  內徑20mm，外徑33.5mm

  ?
- 35

  內徑35mm，外徑55mm

  ?
- 35H

  內徑35mm，外徑55mm

  ?
- 45

  內徑45mm，外徑64mm

  ?
- 65

  內徑65mm，外徑84mm

  ?
內徑18mm,外徑33.5mm

?
碼盤類型
S
?
- S

  單圈絕對值

  ?
- M

  多圈絕對值

  ?
單圈絕對值

?
通信類型
R
?
- R

  RS485串口通信

  ?
RS485串口通信

?
分辨率
18B
?
- 17B

  17位分辨率

  ?
- 18B

  18位分辨率

  ?
- 19B

  19位分辨率

  ?
- 20B

  20位分辨率

  ?
- 21B

  21位分辨率

  ?
18位分辨率

?

編碼器型號：eCoder18S-R18B

產品型號參數剖析

（以eCoder18S-R18B為例）

eCoder

本公司在售編碼器系列產品命名的前綴。

指編碼器中間的通孔直徑

多圈絕對值編碼器（M）可在未通電的情況下持續記錄運行角度，
多圈功能需要電池并在包裝內提供；
單圈編碼器（S）的在啟動時，只能提供輸出端的角度絕對值

編碼器與關節的通信類型
R表示采用RS485串口通信
通信協議詳見手冊

18B

即表示編碼器的分辨率

分辨率	支持型號
17B	支持全部型號
18B	支持全部型號
19B	支持全部型號
20B	支持eCoder35/45/65/35H
21B	僅支持eCoder35H
